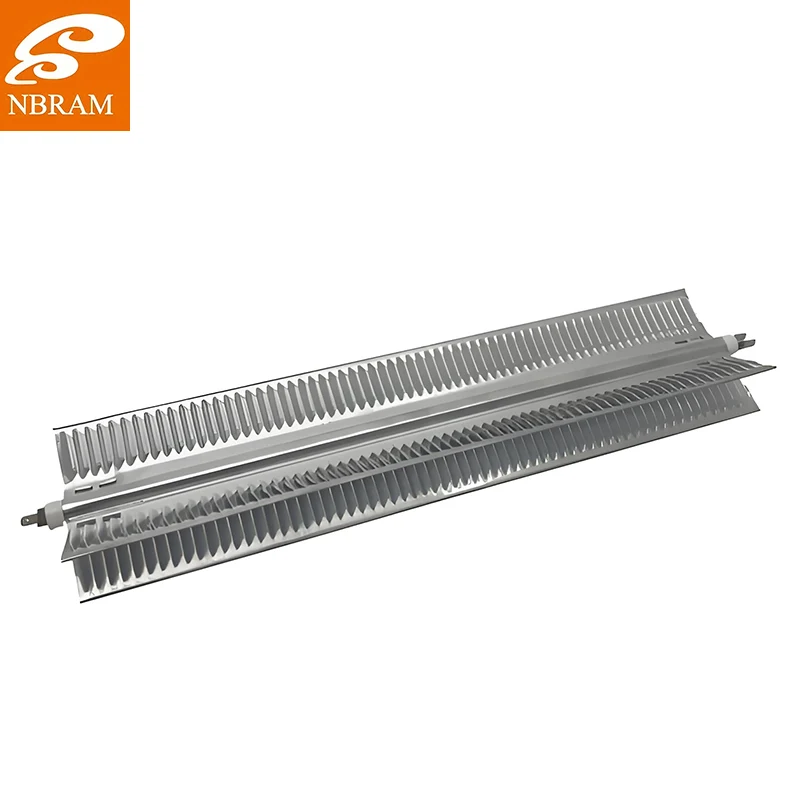

Quando as restrições de espaço exigem a máxima área de superfície de aquecimento com uma pegada mínima, mantendo uma transferência térmica eficiente, o tubo de aquecimento de alumínio em forma de X da NBRAM oferece a solução geométrica perfeita que supera os elementos de aquecimento retos tradicionais. Tendo projetado sistemas de aquecimento para equipamentos de processamento de plástico onde cada milímetro conta, posso confirmar que estes não são apenas elementos de aquecimento - são multiplicadores de eficiência térmica que transformam espaços compactos em poderosas zonas de aquecimento. Esses tubos de aquecimento inovadores apresentam perfis de alumínio extrudados com precisão com fio de resistência incorporado, relação superfície-volume otimizada que maximiza a dissipação de calor e a seção transversal X exclusiva que fornece rigidez estrutural ao mesmo tempo que oferece quatro superfícies de aquecimento em vez de uma. Quer você esteja adquirindo soluções de aquecimento para máquinas de moldagem por injeção, equipamentos de embalagem ou fornos industriais, os tubos de aquecimento de alumínio em forma de X da NBRAM oferecem desempenho térmico e eficiência de espaço que os aquecedores convencionais simplesmente não conseguem igualar. Encomende estas maravilhas geométricas de aquecimento para aplicações onde a eficiência térmica e a otimização do espaço são igualmente críticas.
Depois de lutar com elementos de aquecimento convencionais que ocupavam muito espaço ou forneciam área de superfície de aquecimento insuficiente, descobrir os tubos de aquecimento de alumínio em forma de X foi como encontrar a solução perfeita para os desafios espaciais da engenharia térmica. Os tubos de aquecimento de alumínio em forma de X da NBRAM representam um avanço geométrico na tecnologia de aquecimento - eles não são apenas elementos de aquecimento, mas sistemas térmicos com otimização de espaço que fornecem quatro superfícies de aquecimento no espaço de um único elemento tradicional. O que torna estes componentes tão revolucionários é a sua capacidade de fornecer uma área de superfície significativamente maior sem aumentar as dimensões globais, permitindo aos engenheiros alcançar um desempenho térmico que normalmente exigiria vários aquecedores convencionais. A construção em alumínio garante uma resposta térmica rápida e uma excelente distribuição de calor, enquanto a secção transversal exclusiva proporciona benefícios estruturais que simplificam a montagem e a integração em montagens complexas.
Onde o tubo de aquecimento de alumínio em forma de X realmente revoluciona o gerenciamento térmico é em aplicações onde o espaço é absolutamente valioso, mas os requisitos de aquecimento permanecem exigentes. Eu os especifiquei para aquecedores de bicos de moldagem por injeção, onde a configuração X envolve perfeitamente o canal de fusão, proporcionando aquecimento uniforme de todos os lados, mantendo o formato compacto exigido pelos projetistas de moldes. As quatro superfícies de aquecimento aumentam drasticamente a eficiência da transferência de calor em comparação com aquecedores redondos ou planos - medimos melhorias na uniformidade de temperatura de até 40% em aplicações de processamento de plástico. A rigidez estrutural do formato X também permite que esses aquecedores funcionem como elementos estruturais na montagem, reduzindo a necessidade de suportes de suporte adicionais. Recentemente, implementámo-los em máquinas de embalagem, onde fornecem aquecimento simultâneo a múltiplas mandíbulas de selagem a partir de uma única unidade compacta - a poupança de espaço permitiu ao nosso cliente adicionar duas estações de selagem adicionais na mesma área ocupada pela máquina.
O processo de fabricação do tubo de aquecimento de alumínio em forma de X representa uma interseção fascinante de metalurgia, engenharia elétrica e tecnologia de extrusão de precisão. Começamos com tarugos de alumínio de alta pureza selecionados especificamente por suas propriedades de condutividade térmica e características de extrusão. A composição da liga de alumínio é crítica – usamos ligas 6063 ou 6061 que proporcionam o equilíbrio perfeito entre condutividade térmica, resistência mecânica e desempenho de extrusão.
O processo de extrusão é onde a mágica acontece. Nossas matrizes de extrusão personalizadas criam o perfil X preciso com quatro braços iguais que devem manter a estabilidade dimensional em todo o comprimento do elemento de aquecimento. A temperatura e a velocidade de extrusão são cuidadosamente controladas para garantir estrutura de grão e acabamento superficial consistentes. Passei horas observando o processo de extrusão, ajustando os parâmetros em frações de graus e milímetros por minuto para obter a consistência perfeita do perfil.
Após a extrusão, os perfis de alumínio passam por usinagem de precisão para criar os canais para o fio de resistência. Usamos fresadoras CNC que cortam as ranhuras do fio com tolerâncias de ±0,05 mm - cruciais para garantir a colocação consistente do fio e a distribuição de calor. A geometria da ranhura é otimizada para fornecer área de contato máxima entre o fio de resistência e o alumínio, mantendo o isolamento elétrico.
O processo de instalação do fio de resistência requer equipamentos especializados e técnicos qualificados. Usamos fios de resistência de níquel-cromo ou ferro-cromo-alumínio enrolados com precisão em valores de resistência específicos. O arame é cuidadosamente colocado nas ranhuras e fixado temporariamente antes do processo final de compactação.
A etapa de compactação é onde o tubo de aquecimento atinge sua integridade estrutural final. Utilizamos prensagem hidrostática que aplica pressão uniforme em todas as direções, garantindo contato perfeito entre o fio de resistência e o alumínio e eliminando quaisquer lacunas de ar que possam criar pontos quentes. Os níveis de pressão e a duração são cuidadosamente calibrados com base na liga de alumínio específica e no tipo de fio.
As etapas finais de fabricação incluem fixação do terminal, teste de isolamento e aplicação de revestimento protetor. Usamos revestimentos cerâmicos de alta temperatura que fornecem isolamento elétrico e permitem uma transferência de calor eficiente. Cada tubo de aquecimento concluído passa por testes elétricos rigorosos, incluindo verificação de resistência, testes de rigidez dielétrica e medição de resistência de isolamento.
O controle de qualidade inclui análise de imagens térmicas onde operamos o tubo de aquecimento e usamos câmeras infravermelhas para verificar a distribuição uniforme da temperatura em todas as quatro superfícies. Também realizamos testes de ciclagem térmica para garantir confiabilidade e resistência a longo prazo à fadiga térmica.
Vamos examinar as especificações técnicas que definem o desempenho do tubo de aquecimento de alumínio em forma de X. Os tubos em forma de X da NBRAM normalmente apresentam dimensões de seção transversal que variam de 15 mm × 15 mm a 40 mm × 40 mm, com comprimentos padrão de 200 mm a 2.000 mm. As densidades de potência variam de 1,5 W/cm² a 6,0 W/cm² dependendo dos requisitos específicos da aplicação. As temperaturas operacionais atingem até 450°C com superfícies de alumínio, enquanto o fio de resistência interno pode suportar temperaturas de até 1200°C. As classificações de tensão cobrem tensões industriais padrão de 120 V a 480 V CA, com valores de resistência personalizados para atingir saídas de potência específicas. A liga de alumínio fornece condutividade térmica de aproximadamente 200 W/m•K, garantindo uma transferência de calor eficiente do fio de resistência para a superfície aquecida. O isolamento elétrico entre o fio de resistência e o corpo de alumínio excede 100MΩ a 500V DC, com rigidez dielétrica classificada para 1500V AC por um minuto.
