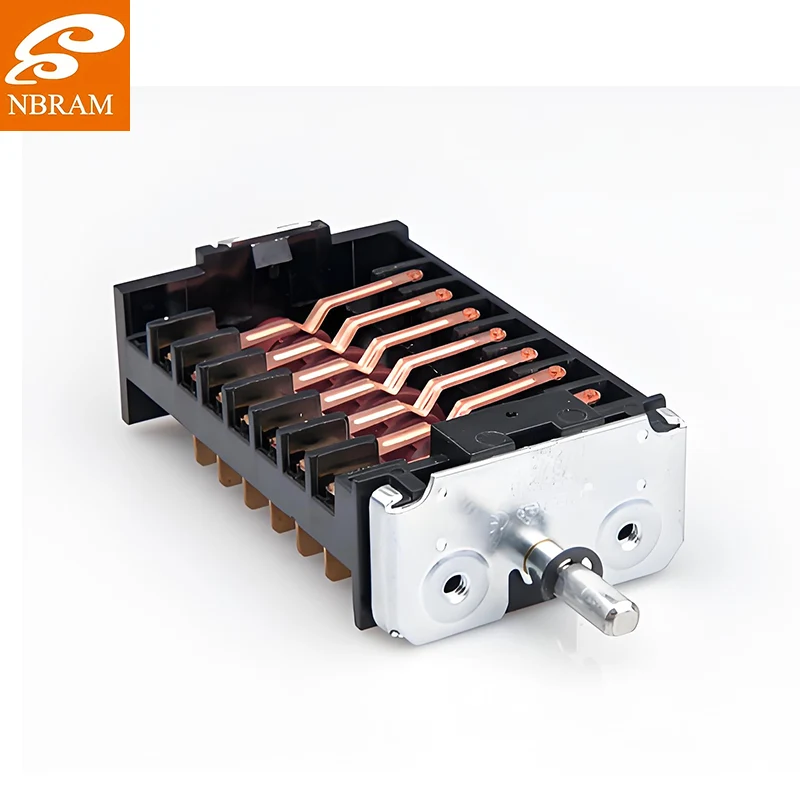

Quando a seleção precisa do circuito e as operações de comutação confiáveis são essenciais para seus sistemas elétricos, o Rotary Switch da NBRAM oferece a precisão mecânica e a confiabilidade elétrica que os profissionais exigem. Tendo especificado isso para tudo, desde painéis de controle industriais até equipamentos de áudio, posso atestar que um produto de qualidade faz toda a diferença entre uma operação suave e solução de problemas constante. Esses interruptores apresentam construção mecânica robusta com posicionamento de retenção positivo, contatos de liga de prata para baixa resistência e longa vida útil e configurações personalizáveis, desde designs simples de pólo único até arranjos complexos de vários andares. Esteja você adquirindo componentes de comutação para instrumentação, distribuição de energia ou sistemas de controle, as chaves rotativas da NBRAM fornecem feedback tátil e desempenho elétrico que garantem uma operação confiável durante milhares de ciclos. Encomende estes interruptores mecânicos de precisão para aplicações onde a confiabilidade da comutação impacta diretamente o desempenho do sistema e a segurança operacional.
Depois de anos lutando com sistemas de comutação mal projetados que falhavam nos piores momentos possíveis, desenvolvi um profundo apreço pela elegância mecânica e pela confiabilidade elétrica de uma chave rotativa adequadamente projetada. Os produtos da NBRAM representam o casamento perfeito entre precisão mecânica e desempenho elétrico - eles não são apenas simples contatos, mas sofisticados dispositivos de roteamento de circuitos que lidam com tudo, desde comutação de sinal de baixo nível até controle de circuito de alta potência. O que os diferencia é a capacidade de fornecer múltiplas configurações de circuito por meio de uma única interface de controle, oferecendo aos engenheiros flexibilidade incomparável no projeto do sistema, mantendo ao mesmo tempo o feedback tátil no qual os operadores confiam para uma operação confiável.
Vamos examinar as especificações técnicas que são importantes em aplicações reais de comutação. As chaves rotativas da NBRAM lidam com classificações de corrente de 0,5 A a 30 A a 250 Vca, dependendo do material do contato e da configuração. A resistência de contato permanece abaixo de 20mΩ para contatos de liga de prata, o que é crucial para manter a integridade do sinal em aplicações sensíveis. A resistência do isolamento excede 100MΩ a 500V DC, enquanto a rigidez dielétrica suporta 1500V AC por um minuto sem quebra. A vida mecânica normalmente excede 50.000 ciclos para modelos padrão, com algumas versões para serviços pesados atingindo 100.000 operações. A temperatura operacional varia de -40°C a 85°C, garantindo desempenho confiável em diversas condições ambientais. O número de posições varia de 2 a 12 por deck, com configurações de vários decks permitindo roteamento de circuitos complexos. Os requisitos de torque variam de 5 a 50 N-cm dependendo do tamanho da chave e do número de posições.
O processo de fabricação da chave rotativa combina usinagem de precisão com excelência em engenharia elétrica. Começamos com a seleção do material de contato – ligas de prata de alta pureza para aplicações gerais ou óxido de prata-cádmio para comutação de correntes mais altas, onde a resistência ao arco é crítica. O processo de modelagem de contato utiliza estampagem e conformação de precisão para criar contatos com superfícies de contato ideais que garantem baixa resistência e operação confiável.
A montagem mecânica é onde a verdadeira arte acontece. Cada mecanismo de retenção é cuidadosamente calibrado para fornecer o equilíbrio perfeito entre posicionamento positivo e rotação suave. Observei nossos técnicos de montagem ajustarem as tensões das molas e os posicionamentos dos rolamentos de esferas para obter aquele "clique" satisfatório no qual os operadores confiam para a confirmação da posição. A usinagem do eixo recebe atenção especial; usamos eixos de latão ou aço inoxidável com tolerâncias de precisão que garantem uma rotação suave sem oscilações ou folgas.
O processo de fabricação do deck envolve moldagem de precisão do material isolante. Usamos plásticos termofixos preenchidos com vidro que proporcionam excelente rigidez dielétrica, mantendo a estabilidade dimensional em variações de temperatura. Os porta-contatos são moldados com ranhuras de precisão que garantem o alinhamento perfeito dos contatos móveis com os terminais estacionários.
O processo de montagem final envolve o alinhamento cuidadoso de vários decks para switches complexos. Nossos técnicos usam ferramentas de alinhamento óptico para garantir o registro perfeito entre os decks - porque em switches multipolares, mesmo um leve desalinhamento pode causar problemas de temporização durante as operações de comutação.
Cada chave rotativa concluída passa por testes rigorosos que incluem verificação de continuidade elétrica em cada posição, testes de resistência de isolamento, validação de rigidez dielétrica e testes de operação mecânica. Testamos os interruptores durante todo o seu ciclo de vida mecânico para verificar o desempenho consistente e a confiabilidade do contato. Além disso, realizamos testes ambientais, incluindo ciclos térmicos, exposição à umidade e testes de vibração para garantir uma operação confiável em condições reais.
Onde as chaves rotativas realmente demonstram seu valor é em aplicações que exigem múltiplas configurações de circuito a partir de um único ponto de controle. Eu os especifiquei para painéis de controle industriais onde os operadores precisam selecionar entre diferentes modos de operação da máquina ou parâmetros de processo. O posicionamento positivo do detentor fornece feedback tátil que confirma a posição da chave sem exigir confirmação visual – crucial em ambientes onde os operadores precisam manter os olhos no processo e não nos controles. A capacidade de lidar com circuitos de potência e de sinal os torna ideais para aplicações de instrumentação onde o espaço é limitado, mas os requisitos de funcionalidade são altos. Recentemente, implementamos interruptores rotativos multi-deck em consoles de mixagem de áudio, onde eles controlam a seleção de canais e o controle de equalização - a confiabilidade tem sido excepcional ao longo de anos de uso diário em ambientes profissionais exigentes.
